De PFU freesmachines zijn speciaal ontwikkeld voor een maximale precisie en stabiliteit en worden met uiterste precisie opgebouwd. De stalen constructie in combinatie met Bosch-Rexroth geleidingen vormen een uiterst stabiele basis en hoge betrouwbaarheid bij vrijwel alle toepassingen.
Techniek:

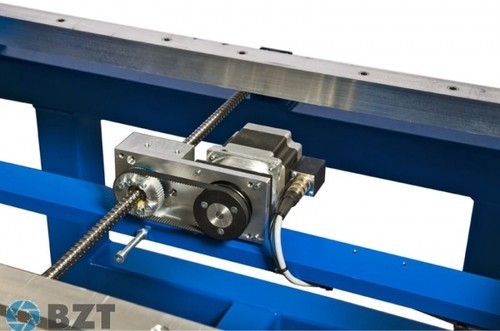

Een directe aandrijving met sterke stappenmotoren voorkomt dat motorvibraties op de kogelomloopspindels worden overgedragen. Hierdoor zijn hoge werksnelheden mogelijk en worden perfecte freesresultaten behaald. Deze constructie biedt de nodige stabiliteit voor het frezen van aluminium, messing, hout, kunststoffen enz.
Toepassingen:
Frezen van 3D objecten in Ne-metalen, kunststoffen en hout. Mallenbouw en modelbouw, 2D en 3D graveren
Technische gegevens:

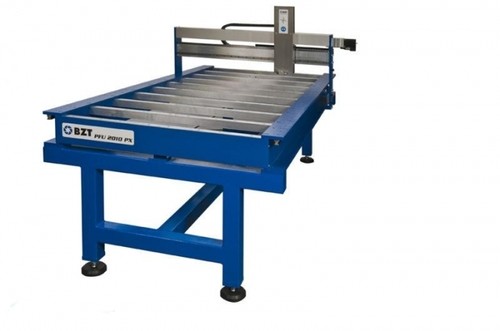

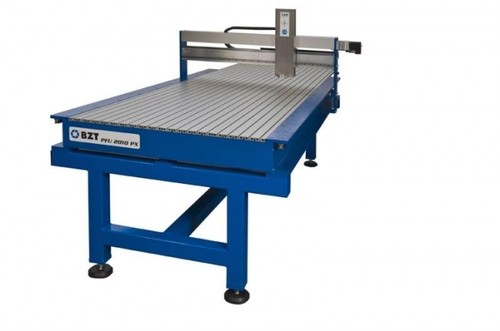

CNC Portaalfreesmachine PFE 2015 PX
Aandrijving: 3 stuks A-merk stappenmotoren van 2 x 4,2 en 1 x 6 Ampere
Programmeerbare resolutie: 0,0025 mm
Herhalingsnauwkeurigheid: tot ca. +/- 0,01 mm
Maximale omkeerspeling: ca. 0,04mm (softwarematig op 0,000 mm instelbaar)
Geleidingen: X- en Y-Assen geslepen en extra gehard oppervlak
Spindels: kogelomloopspindels 16 mm
Verplaatsingssnelheid: ijltempo ca. 16000 mm/min
Maximale werksnelheid: ca. 8000 mm/min
Referentieschakelaars op alle assen
Opspanoppervlak: X=1500 mm x Y=2300 mm
Verplaatsing: X=1520 mm; Y=1010 mm; Z=135 mm
Doorlaathoogte: ca. 150 mm
Totale afmeting (incl. motoren): LxBxH = ca. 2300 x 2100 x 1600 mm

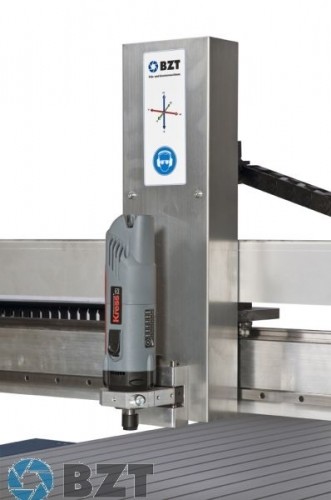

Opname freesmotor: eurohals Ø 43 mm
Gewicht: ca. 480 kg
Stroomvoorziening: 230 V / 50 Hz (via controller)
Opties:
- CNC controller, diverse mogelijkheden afhankelijk van uw eisen
- T-gleuvenplaat van 15 of 20 mm
- Vacuumtafel
- Verhoogd portaal Z=250mm
- Leverbaar met stappenmotoren en DC of AC-servomotoren
