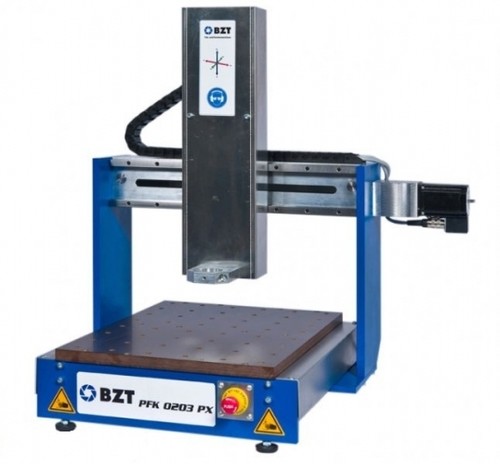

PFK 0203 PX

14000

Onze portaalfrezen uit de PFK serie zijn ontwikkeld voor semiprofessionele en industriële gebruikers. Alle PFK freesmachines zijn universeel inzetbaar en zeer geschikt voor het frezen van prototypen en te graveren. Ze onderscheiden zich door een hoge nauwkeurigheid en betrouwbaarheid bij dagelijks gebruik, ook bij zware belasting! Dit is vooral te danken aan de stabiele stalen constructie en de krachtige stappenmotoren.

Techniek:

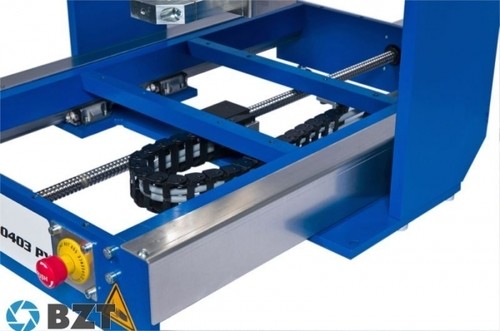

60 kg eigen gewicht spreken voor zich: de complete machine bestaat voor 95% uit staal en is uitgerust met zwaar uitgevoerde lineair geleiders en kogelomloopspindels op alle assen.

Toepassingen:

Frezen van 3D objecten en prototypen in Ne-metalen, kunststof en hout, mallenbouw en modelbouw, 2D en 3D graveren, fabricage van printplaten en front panelen.

Technische gegevens:
CNC Portaalfreesmachine PFK 0203 PX
Aandrijving: 3 stuks A-merk stappenmotoren van 4 Ampère
Programmeerbare resolutie: 0,0025 mm
Herhalingsnauwkeurigheid: ca. +/- 0,02 – 0,03 mm
Maximale omkeerspeling: ca. 0,04mm (softwarematig op 0,000 mm instelbaar)
Geleidingen: X- en Y-As geslepen en extra gehard oppervlak
Spindels: kogelomloopspindels 16 mm
Verplaatsingssnelheid: ijltempo ca. 10000 mm/min
Maximale werksnelheid: ca. 6000 mm/min
Referentieschakelaars op alle assen
Opspanoppervlak: 375 x 490 mm
Verplaatsing: X=350 mm; Y=270 mm, Z=135 mm
Doorlaathoogte onder portaal: ca. 220 mm

Doorlaathoogte onder Z-as: ca. 205 mm
Totale afmeting (incl. motoren): LxBxH = ca. 720 x 740 x 860 mm
Opname freesmotor: eurohals Ø 43 mm
Gewicht: ca. 60 kg
Stroomvoorziening: 230 V / 50 Hz (via controller)

Opties:
- CNC controller
- T-gleuvenplaat van 15 of 20 mm
- Vacuümtafel
- Verhoogd portaal Z=250mm
- Leverbaar met stappenmotoren en DC of AC-servomotoren

Aantal bestellen:
3890.15
(incl. BTW)
3215.00
(excl. BTW)
